【エコキュート交換工事施工例】大阪府箕面市~足場を作成して狭小スペースにパナソニック「HE-H37KQS」を設置~

エコキュート交換工事の様子や、それにまつわるトラブル事例を紹介するこのコーナー。今回紹介するのは、大阪府箕面市にお住まいのT様邸で行った交換工事の様子。狭小スペースに設置されたエコキュートを交換するため、足場を作成して対応した例です。

<交換工事概要>

【交換前設置EQ】

メーカー:ナショナル

システム型式:HE-37W3QWS

貯湯ユニット型式:HE-37W3Q

ヒートポンプユニット型式:HE-UK45W

リモコン型式:HE‐RQV7W

製品タイプ:薄型 >フルオート > 標準圧 >370


【交換後EQ】

メーカー:パナソニック

システム型式:HE-H37KQS

貯湯ユニット型式:HE-H37KQ

ヒートポンプユニット型式:HE-PH45K

リモコン型式:HE-TQWKW

製品タイプ:薄型 > フルオート > 標準圧 > 370

目次

足場を作成して薄型タンクを交換

今回交換工事に訪れたのは、大阪府箕面市。大阪府の北摂豊能地域に位置する市で、大阪都市圏のベッドタウンとして発展してきたエリアです。交換工事のご依頼を頂いたT様のご自宅は、家屋がひしめく住宅街の中心にある一軒家。

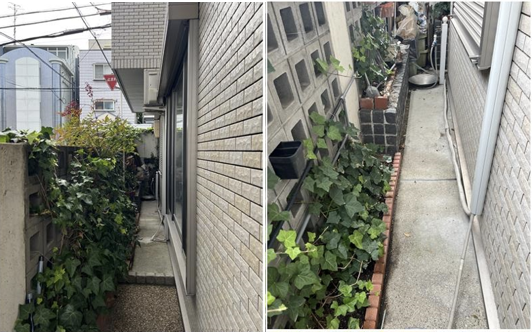

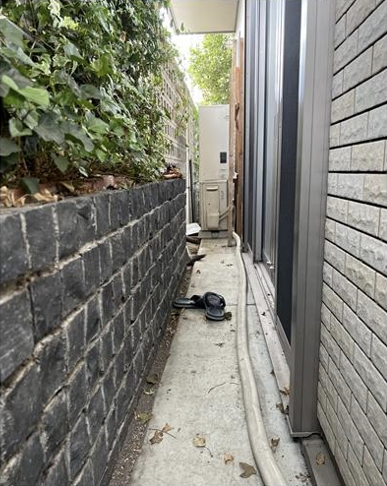

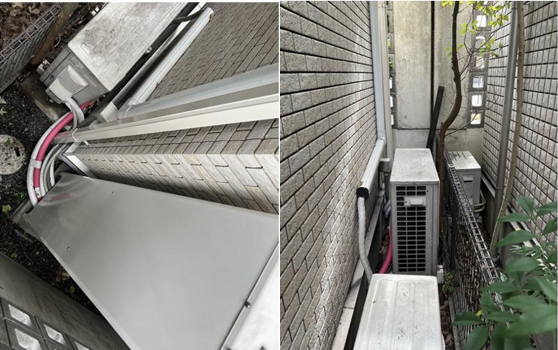

正面玄関から家屋周りの通路をぐるっと周った自宅裏にエコキュートが設置されています。

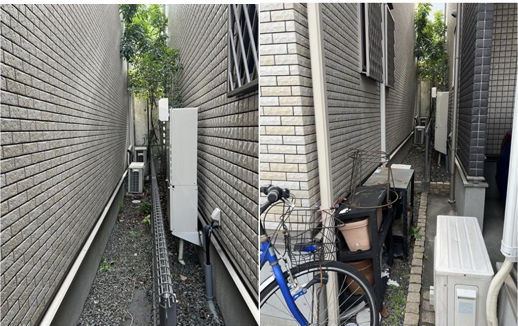

通路は薄型のタンクがギリギリ設置できる幅しかなく、タンクを抱えて角を曲がることができないためこの通路からは搬出入できません。

タンクの裏側の角を曲がった先にヒートポンプが設置されていて、その通路は反対側の正面に繋がっています。こちら側からタンクの搬出入を行います。

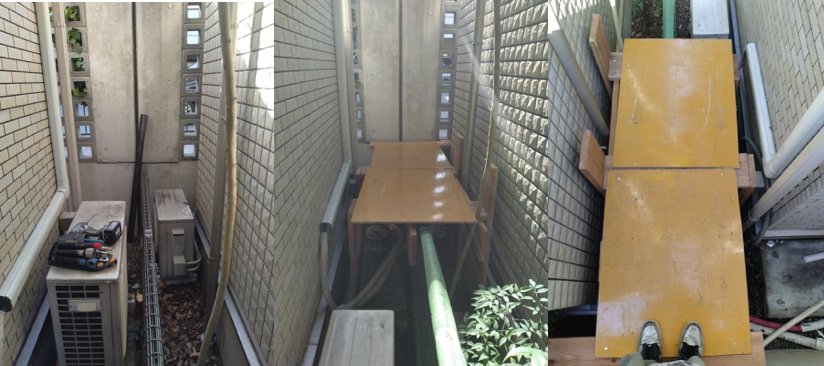

タンクの向きを変えて搬入する必要があるので、タンクとヒートポンプが設置されている角には足場を作成しました。

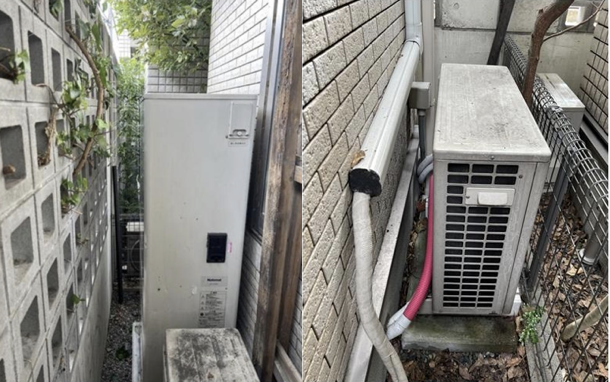

既設のエコキュートは、ナショナルの「HE-37W3QWS」。2006年に発売された薄型フルオートタイプのエコキュートです。

パナソニック「HE-H37KQS」を設置

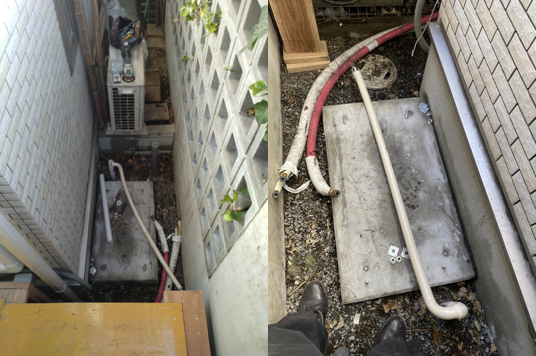

足場が作成できたら、早速交換工事を開始します。まずは既設のタンクを撤去し、基礎や配管に問題がないかどうか確認します。

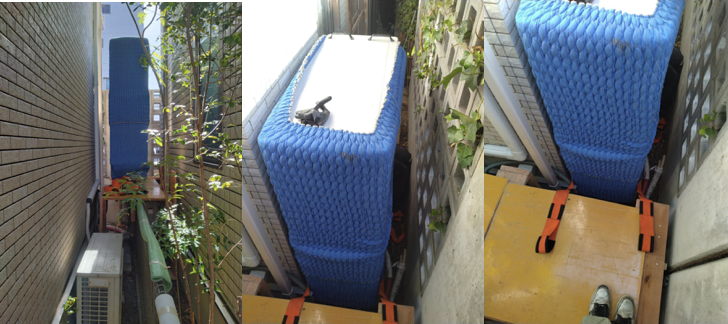

新しいタンクの脚位置に合わせてアンカーボルトを打ち込んだら、いよいよタンクを搬入します。養生マットでくるんだタンクに傷がつかないよう慎重に運び入れていきます。

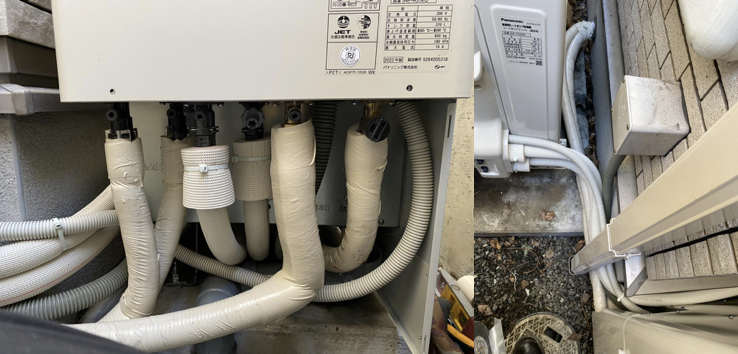

タンクとヒートポンプが設置できたらそれぞれに配管や配線を繋ぎ合わせます。

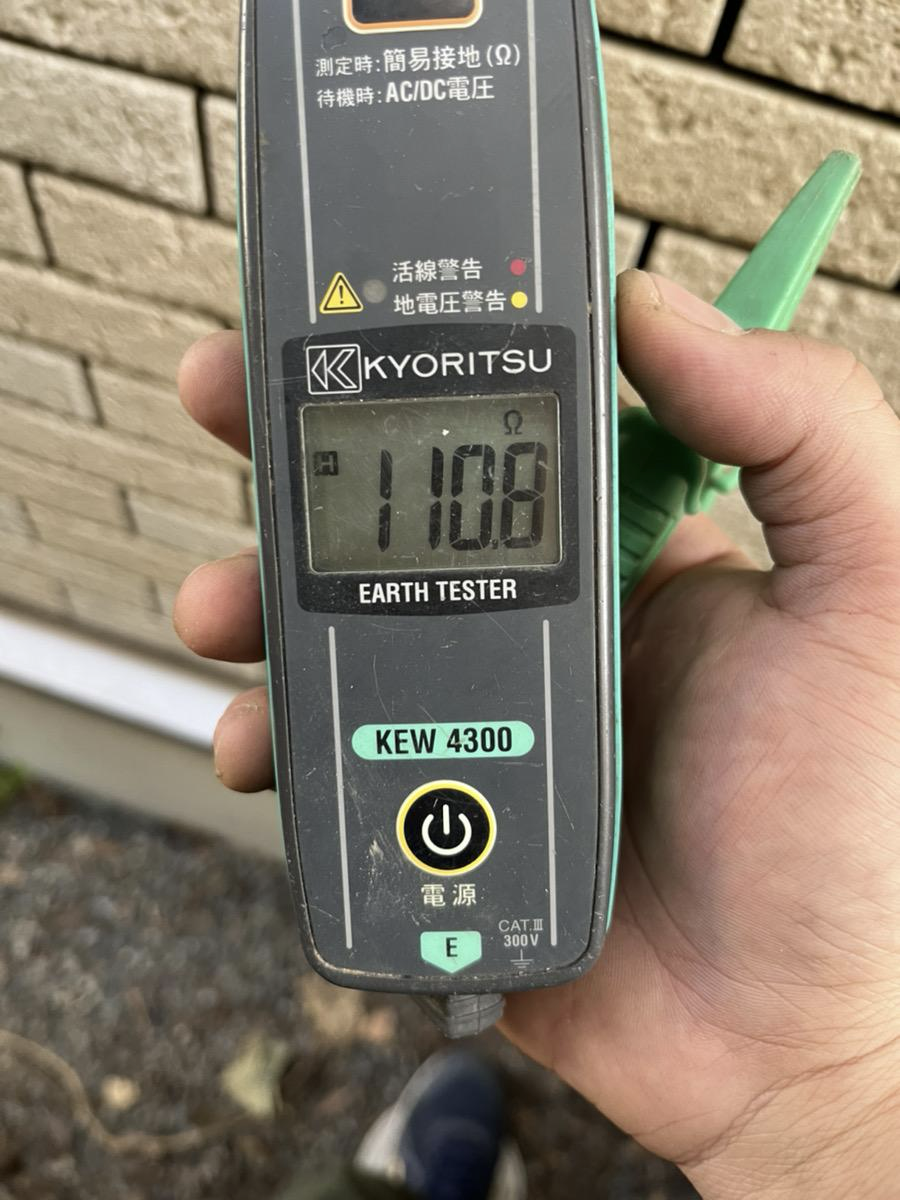

漏電対策のためのアース工事と試運転を行って、問題なく稼働することが確認できたら施行完了です。

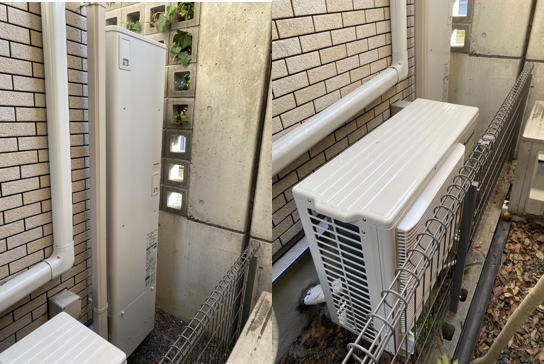

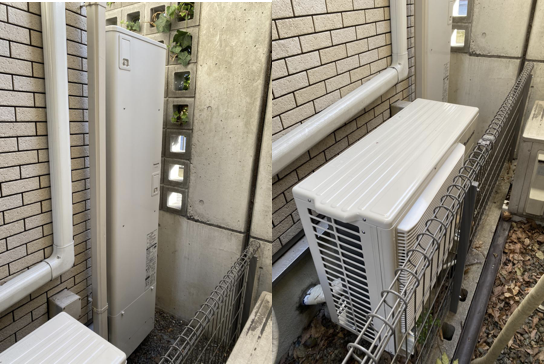

新たに設置したのは、パナソニックの「HE-H37KQS」。人の出入りを感知して効率的に保温を行う「AIエコナビ」搭載の人気機種です。ご検討の際は、下記の寸法を参考にぜひお気軽にお問い合わせください。

【製品寸法】

1834mm × 幅1078mm × 奥行き440mm
