【エコキュート交換工事施工例】宮城県仙台市泉区~専用ブレーカーを絶縁して電気温水器を撤去&ダイキン「EQ37WFHV」を設置~
エコキュート交換工事の様子や、それにまつわるトラブル事例を紹介するこのコーナー。今回紹介するのは、宮城県仙台市泉区にお住まいのM様邸で行った交換工事の様子。電気温水器からエコキュートに交換した施工例です。
【交換前設置EQ】
【交換前設置】メーカー:東芝
電気温水器:HPL-TFB461RAU
リモコン型式:HPL-RM41F/HPL-RB41F
製品タイプ:角型 > フルオート > 標準圧 > 460
【交換後EQ】
メーカー:ダイキン
システム型式:EQ37WFHV <寒冷地仕様>
貯湯ユニット型式:TU37WFHV
ヒートポンプユニット型式:RQW45WHV
リモコン型式:BRC083D1
製品タイプ:角型 > フルオート > 高圧 > 370
ブレーカーを絶縁して電気温水器を撤去
![](/sites/default/files/inline-images/image_64.png)

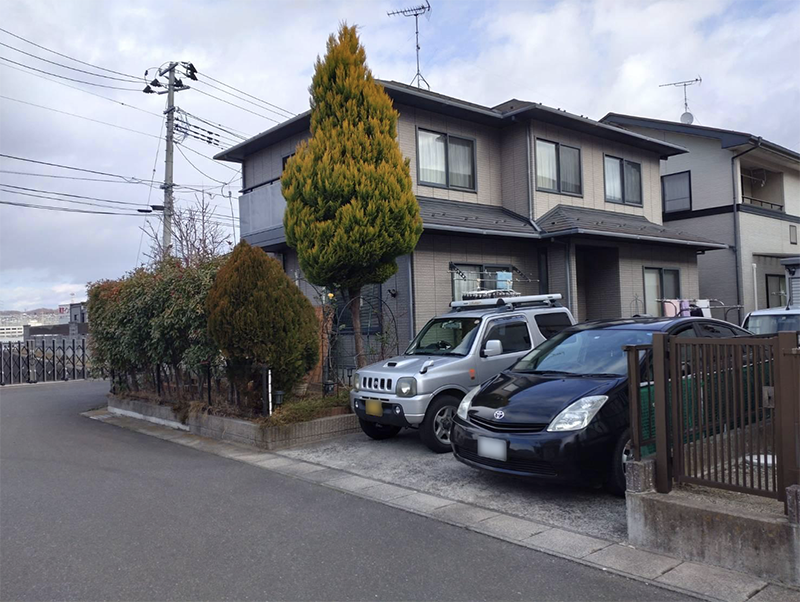

今回交換工事に訪れたのは、宮城県仙台市泉区。仙台市の北部に位置し、寒冷な内陸性気候の特色が強いエリアです。山間部は豪雪地帯となっておりスキー場があることでも知られています。交換工事のご依頼を頂いたM様のご自宅は、住宅街にある大きな一軒家。
![](/sites/default/files/inline-images/image_65.png)
![](/sites/default/files/inline-images/image_66.png)

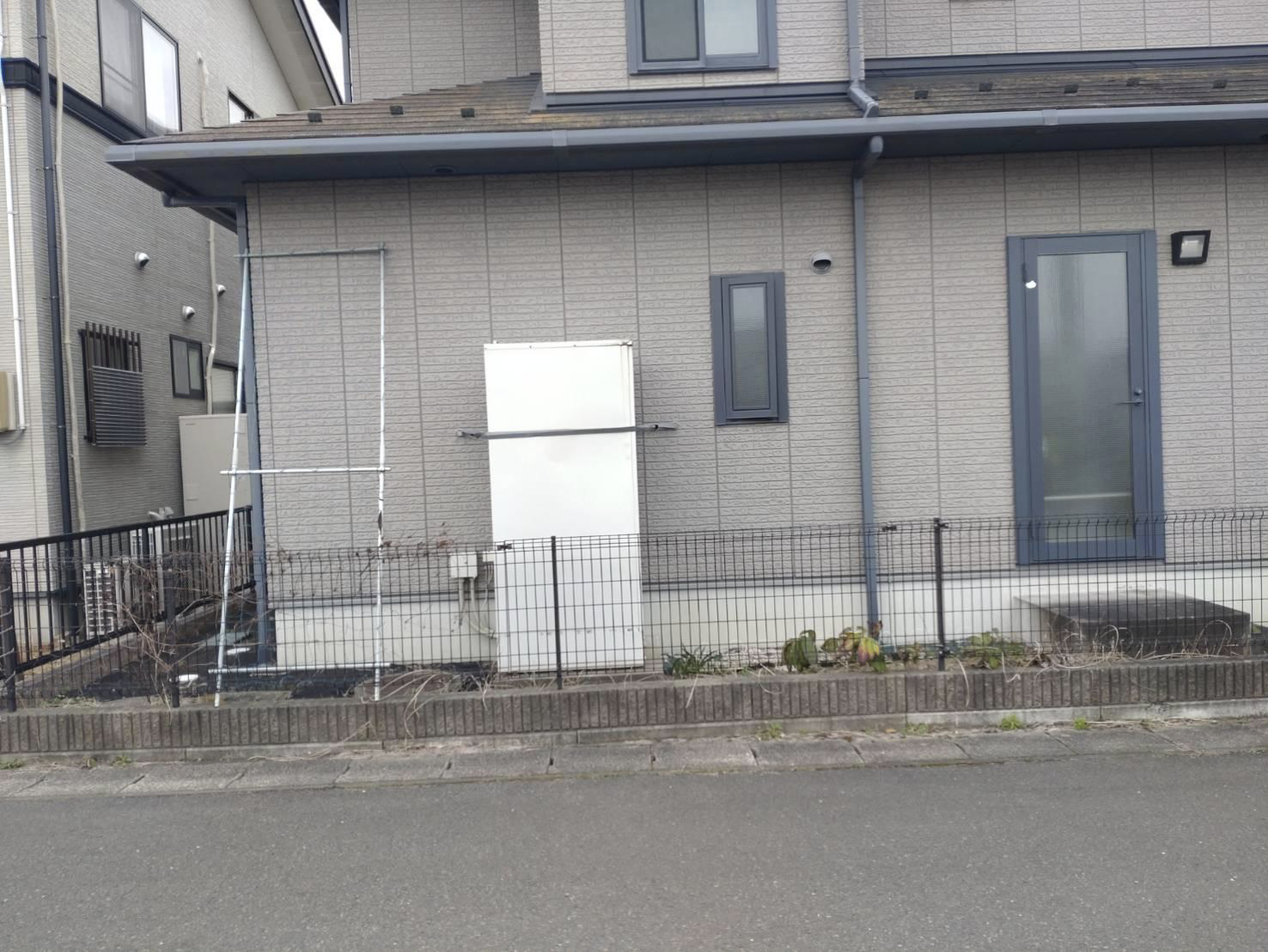

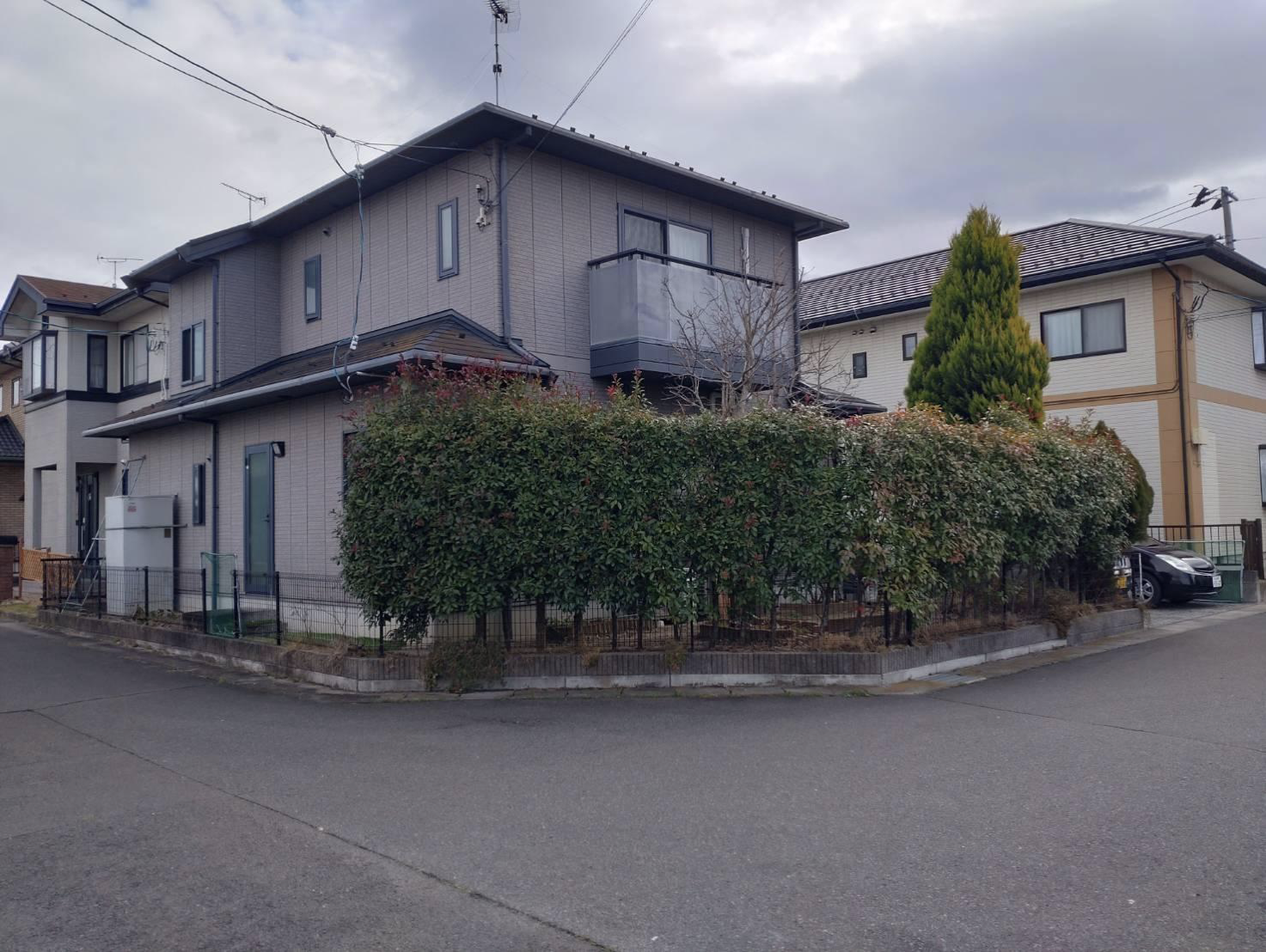

給湯器のタンクは道路に面したご自宅裏に設置されていました。
![](/sites/default/files/inline-images/image_67.png)
![](/sites/default/files/inline-images/image_68.png)

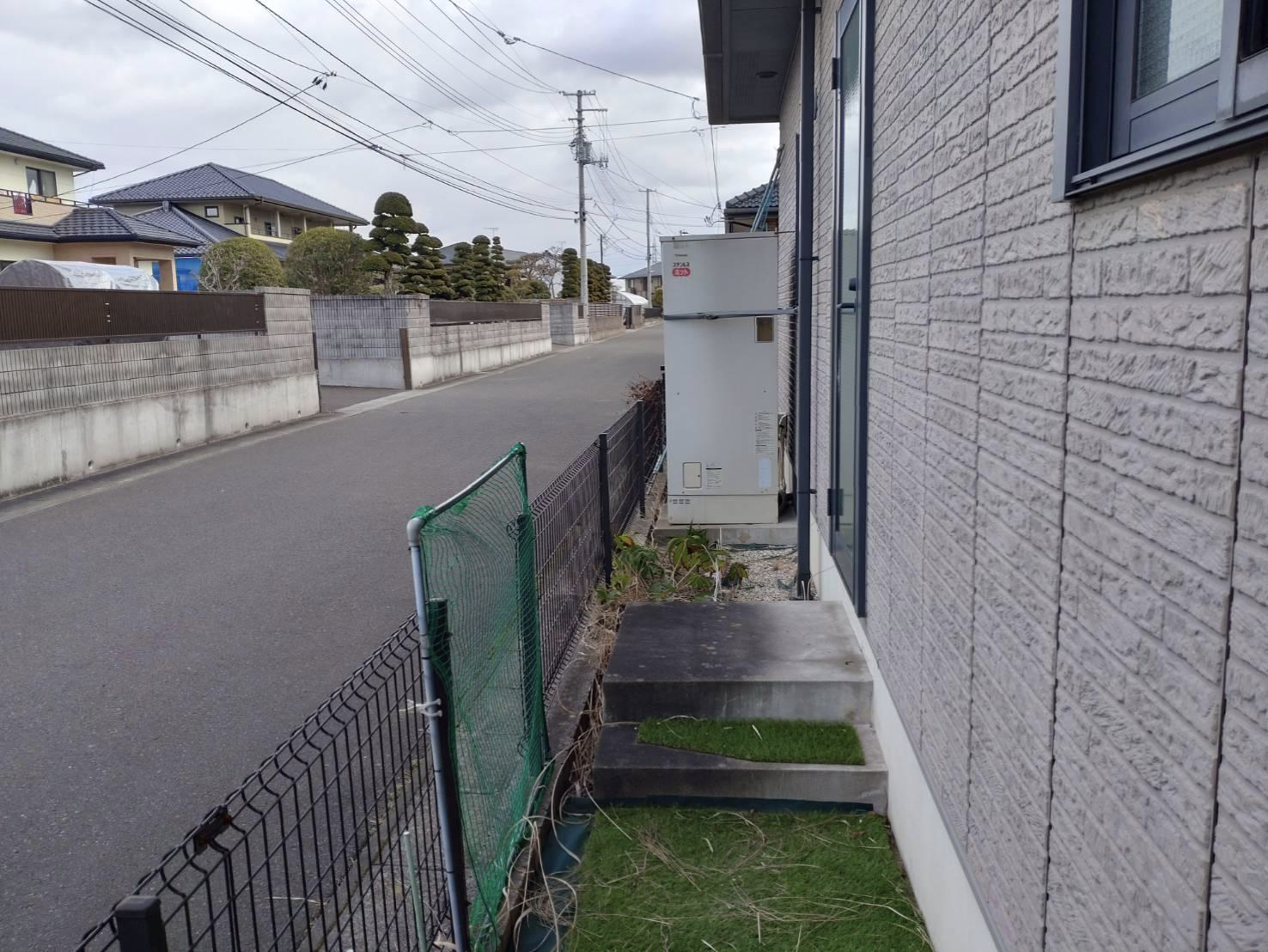

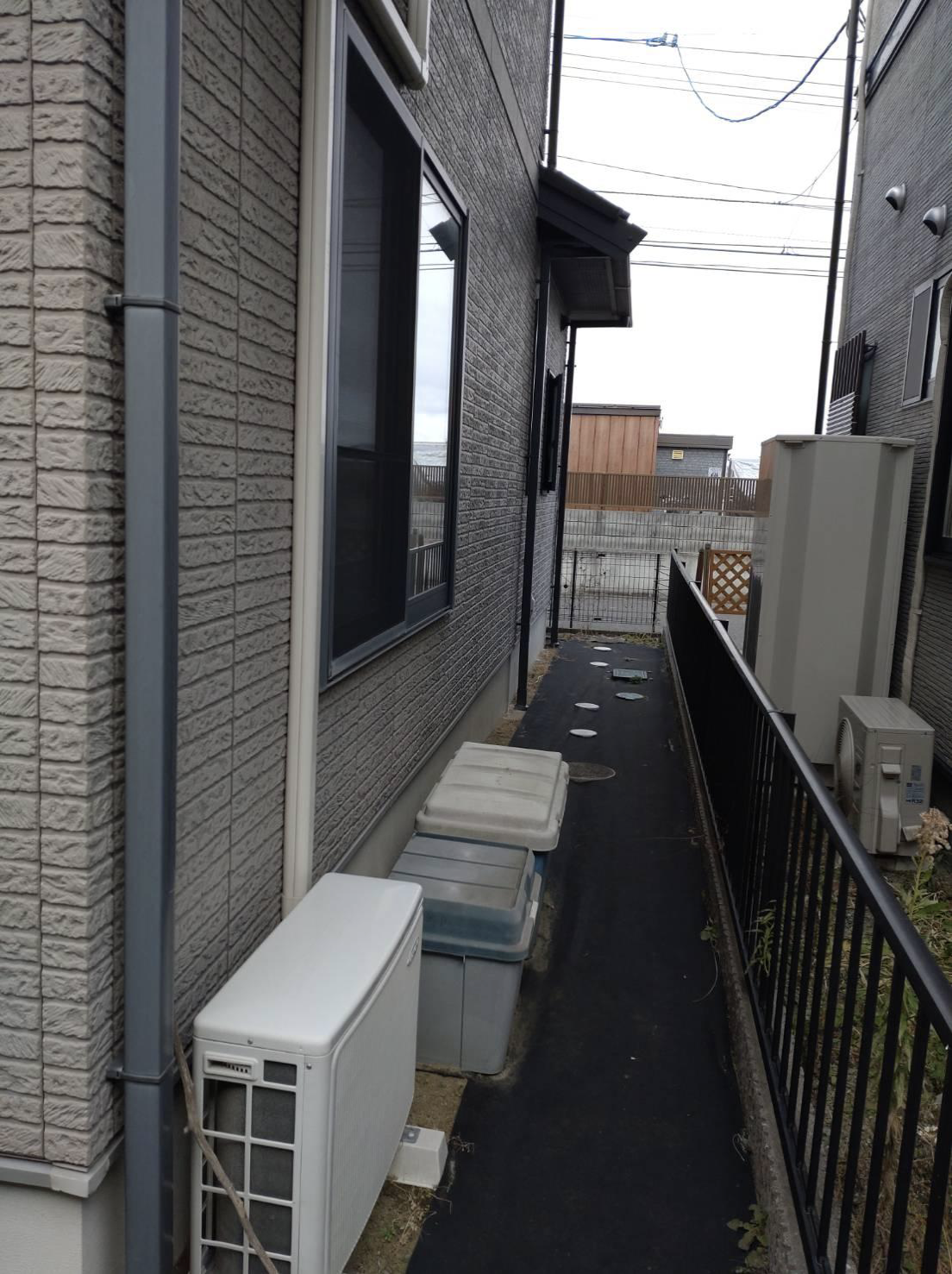

住居周りの通路をぐるっと周ってタンクの搬出入を行います。
![](/sites/default/files/inline-images/image_69.png)

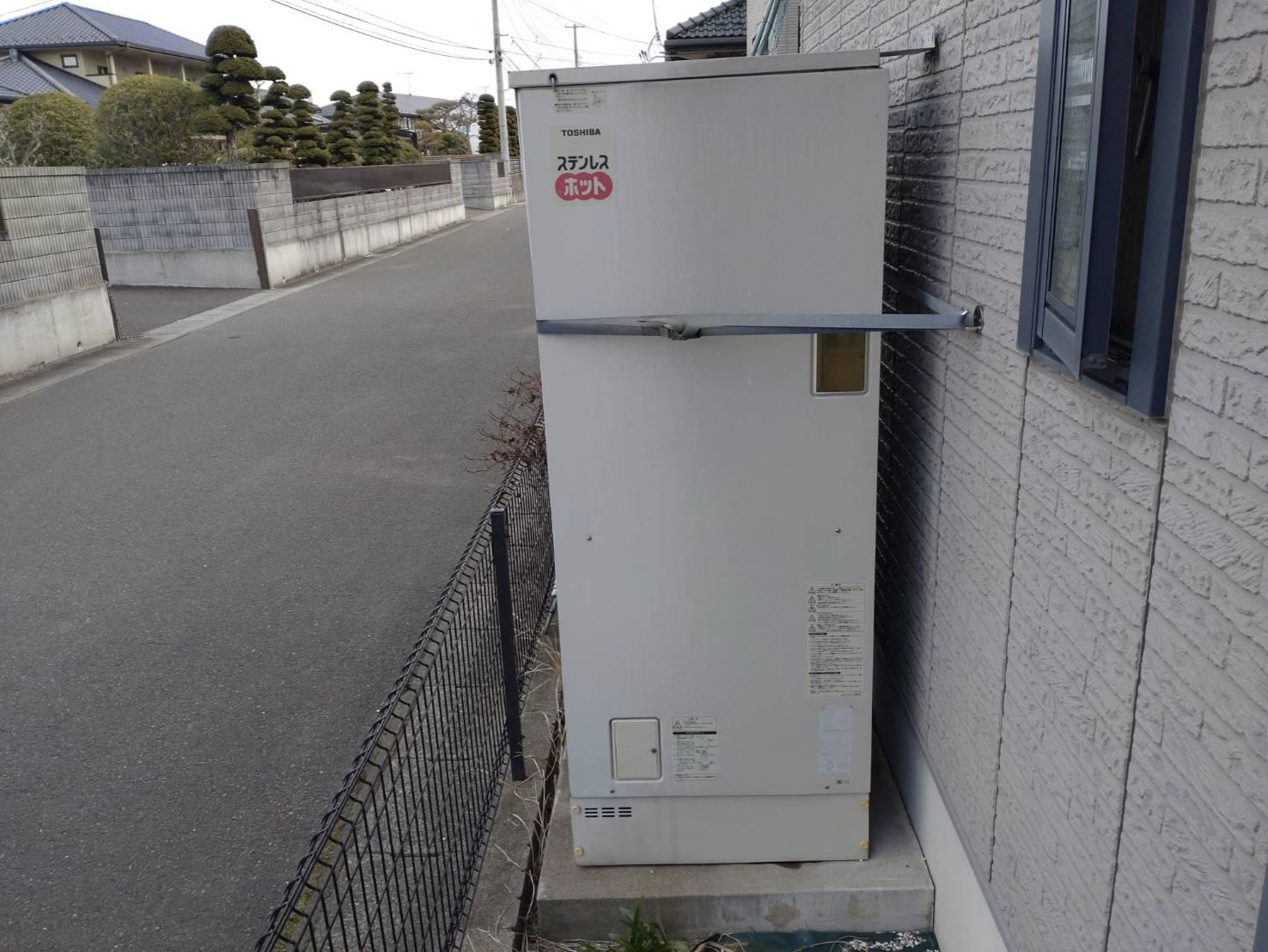

既設の給湯器は、東芝の「HPL-TFB461RAU」。2002年に発売された角型フルオートタイプの電気温水器です。
![](/sites/default/files/inline-images/image_70.png)
今回は電気温水器用からエコキュートへの交換を行うため、電力会社への申請や専用ブレーカーの絶縁、設置なども行いました。
ダイキン「EQ37WFHV」を設置
![](/sites/default/files/inline-images/image_71.png)
![](/sites/default/files/inline-images/image_72.png)

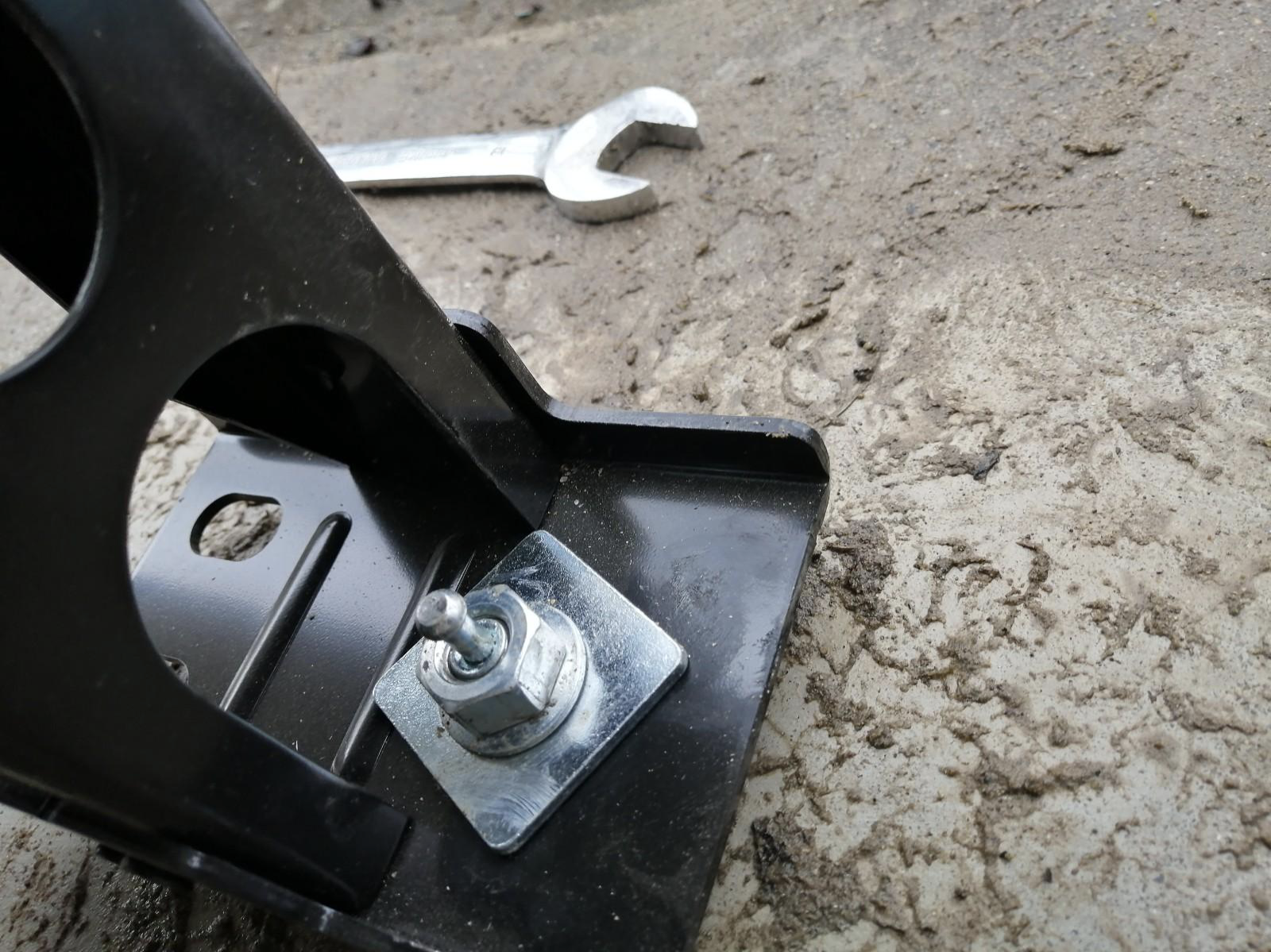

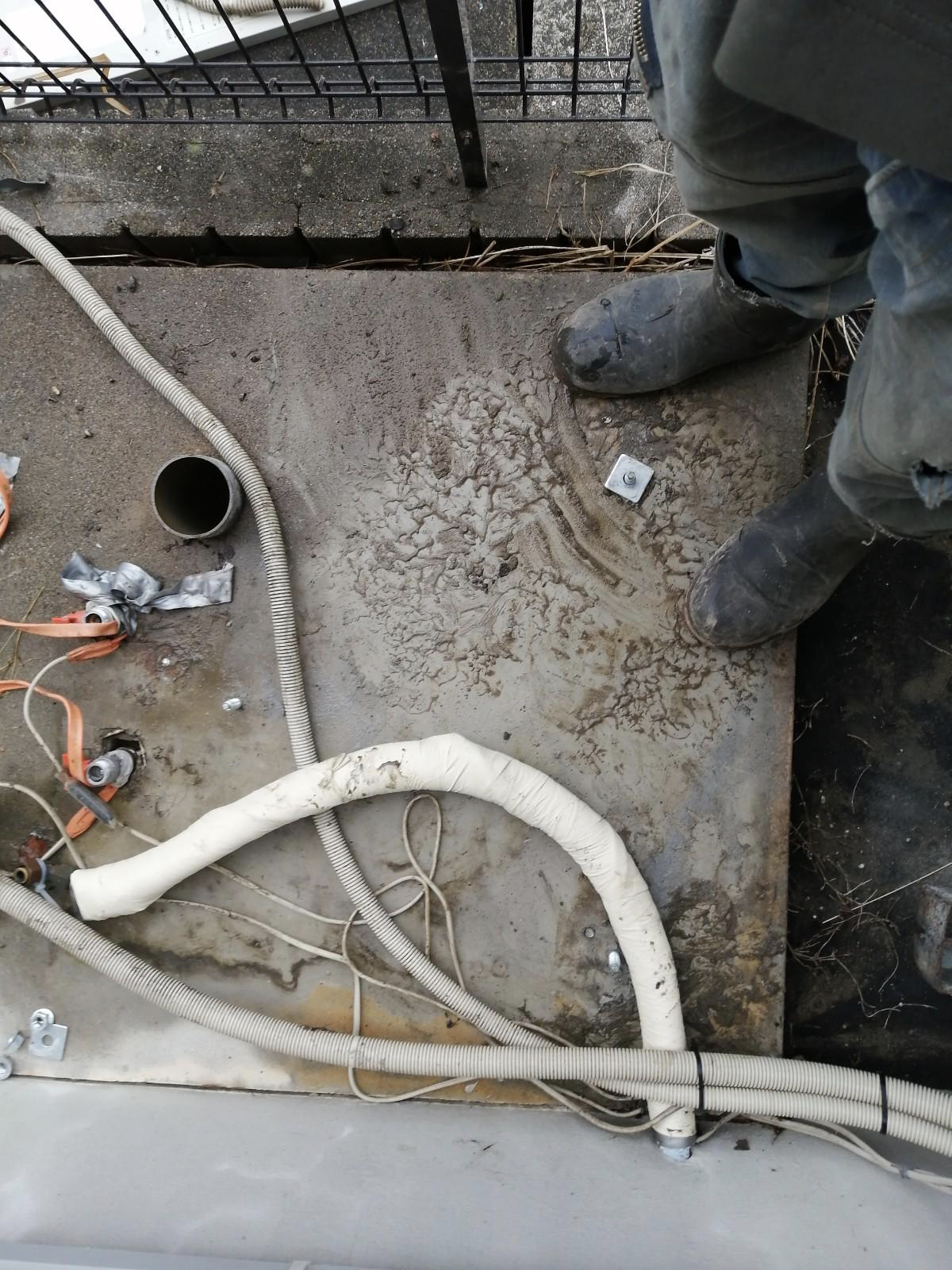

まずは電気温水器のタンクを撤去して、基礎や配管をきれいに整えます。新しいタンクの脚位置に合わせてアンカーボルトを打ち込んだら、エコキュートを運び入れます。
![](/sites/default/files/inline-images/image_73.png)
![](/sites/default/files/inline-images/image_74.png)

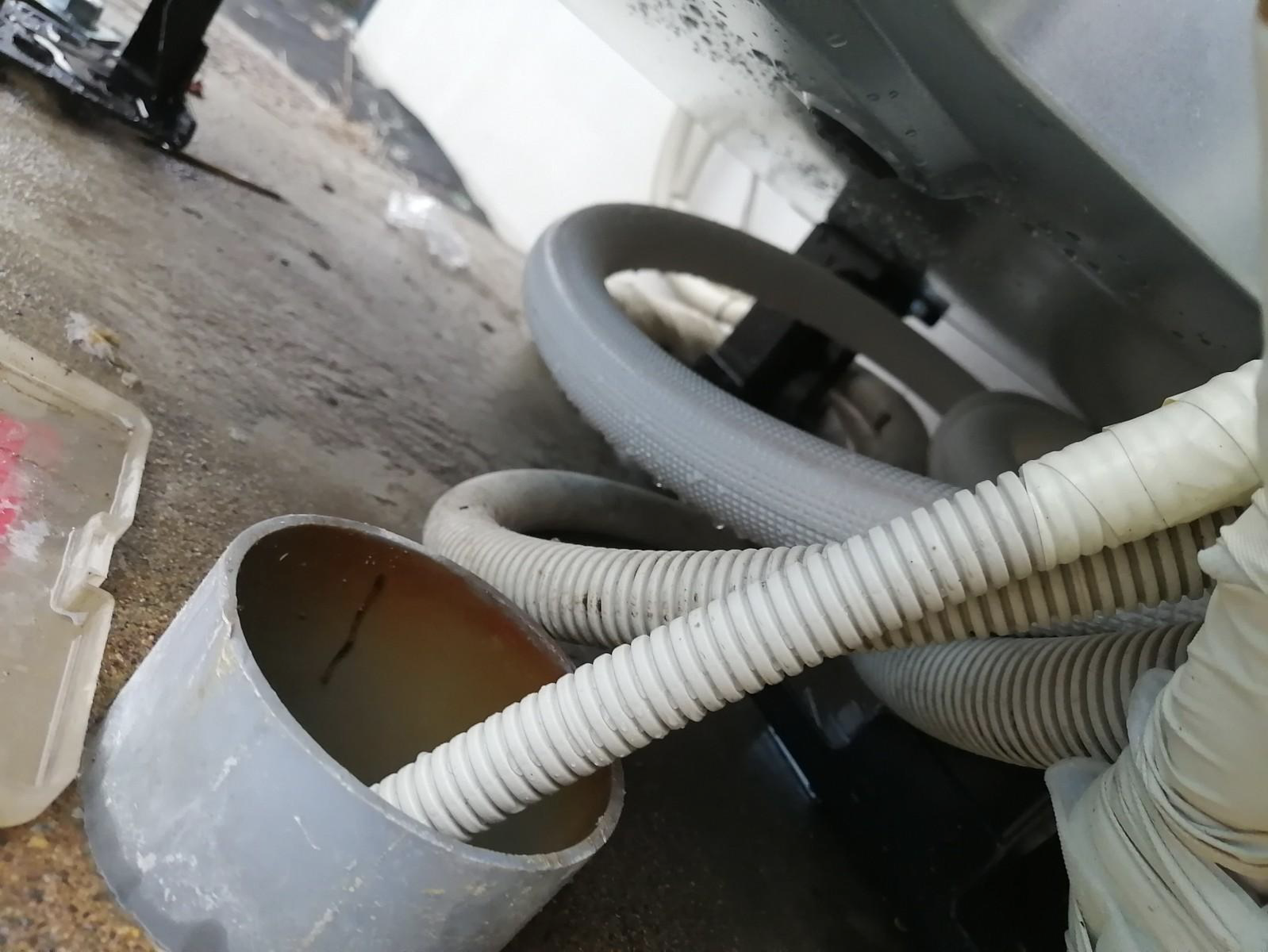

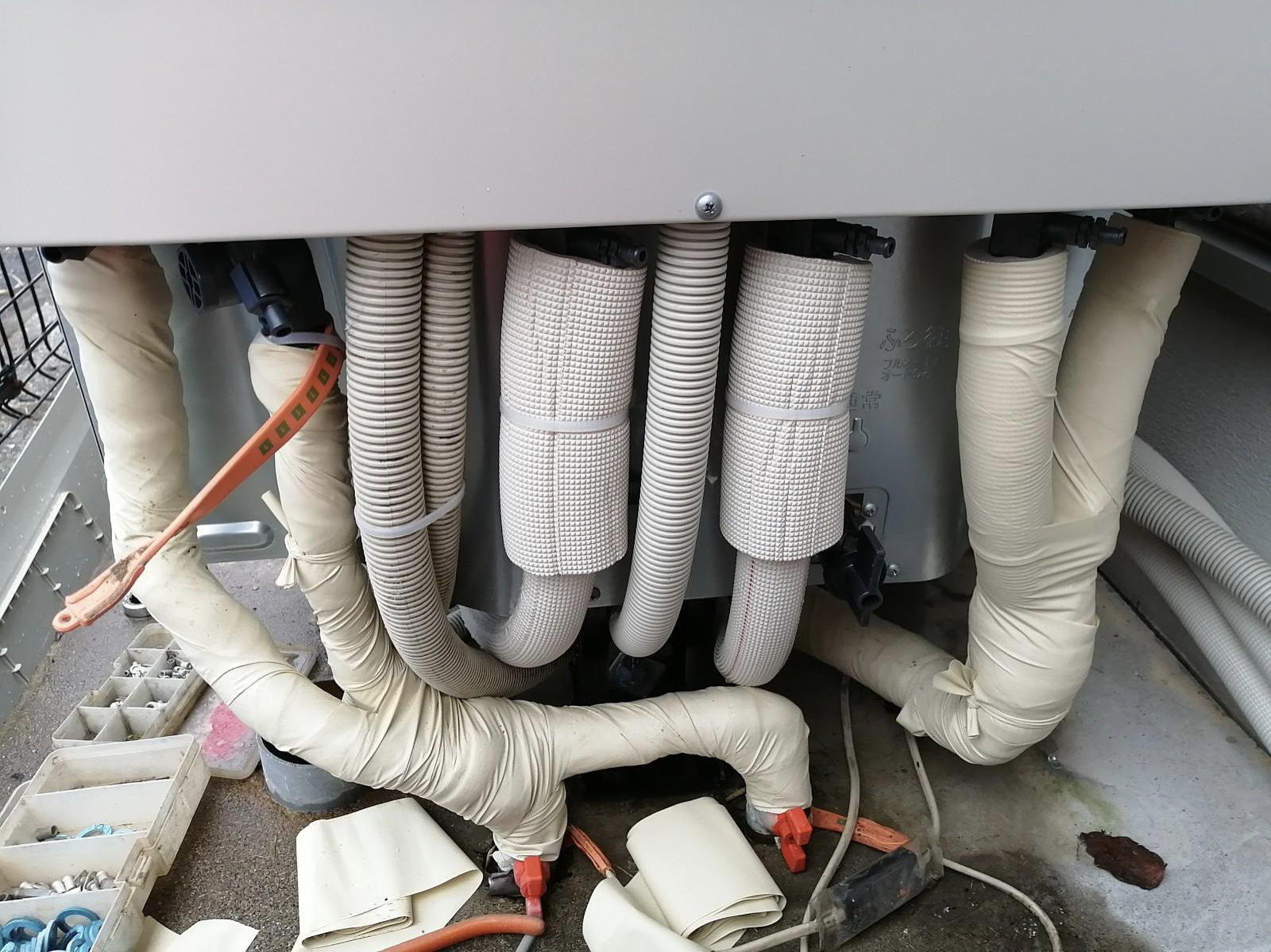

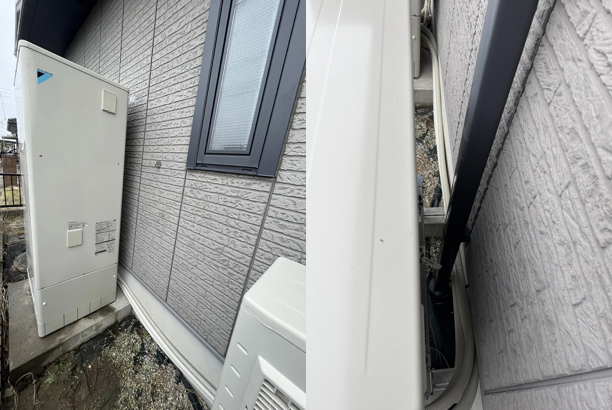

タンクが設置できたら配管や配線を繋ぎます。配管は凍結防止のため保温材をしっかりと巻きつけて仕上げます。
![](/sites/default/files/inline-images/image_75.png)
タンクとヒートポンプも配線で繋ぎ合わせます。豪雪地帯ということもあり、ヒートポンプは架台とともに新設しました。
![](/sites/default/files/inline-images/image_76.png)

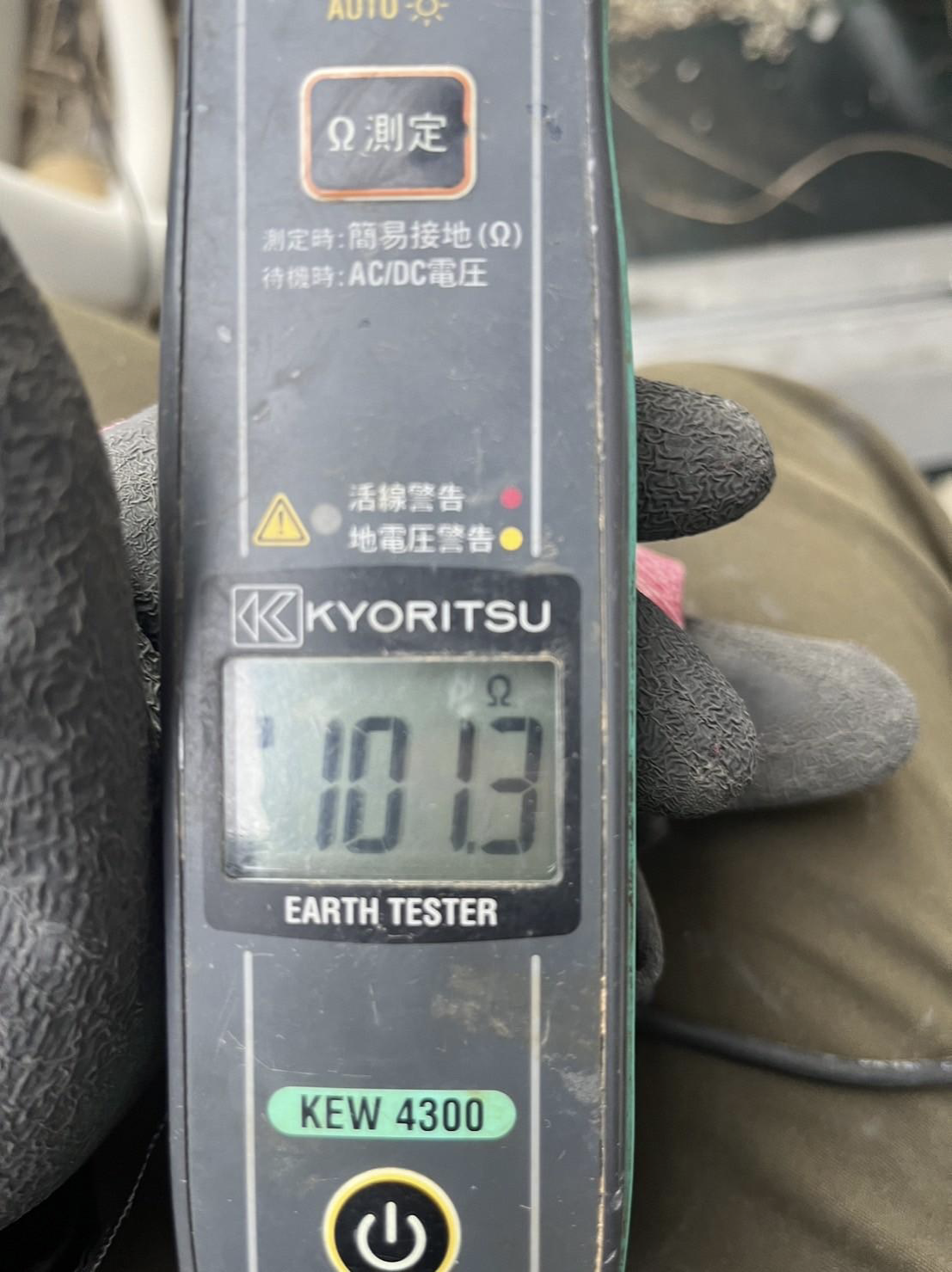

最後に漏電対策のためのアース工事試運転を行って施行完了です。
![](/sites/default/files/inline-images/image_77.png)

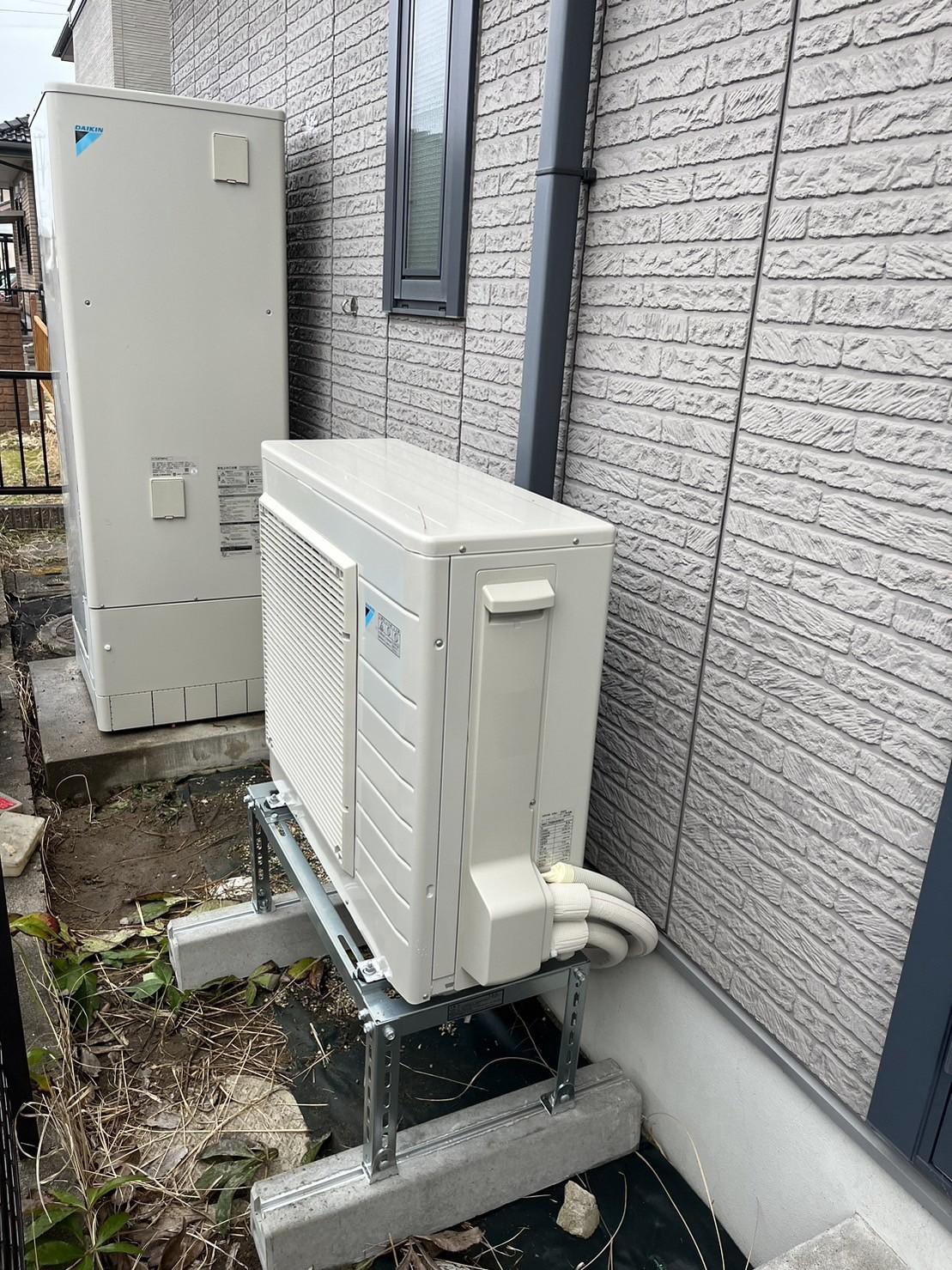

新たに設置したのは、ダイキンの「EQ37WFHV」。ドレンパンヒーターを標準装備した寒冷地仕様のエコキュートで、「こどもエコすまい支援事業や「給湯省エネ事業」の補助金対象商品です。ご検討の際は、下記の寸法を参考にぜひお気軽にお問い合わせください。
1825mm × 幅630mm × 奥行き730mm
