【エコキュート交換工事施工例】埼玉県上尾市~洗濯用水配管を閉塞&電気温水器から酸素入浴機能付きのパナソニック「HE-J37JXS」へ交換~

エコキュート交換工事の様子や、それにまつわるトラブル事例を紹介するこのコーナー。今回は紹介するのは、埼玉県上尾市にお住まいのN様邸で行った交換工事について。電気温水器からパナソニックの酸素入浴機能付き「HE-J37JXS」に交換しました。

<交換工事概要>

【交換前設置EQ】

メーカー:三菱

電気温水器:SRT-46W2

リモコン型式:RMC-BK

製品タイプ:角型 > フルオート >標準圧 > 460


【交換後EQ】

メーカー:パナソニック

システム型式:HE-J37JXS

貯湯ユニット型式:HE-J37JX

ヒートポンプユニット型式:HE-PJ45JX

リモコン型式:HE-RXFJW

製品タイプ:角型 > フルオート > 標準圧 >370

目次

搬入出は宅内から

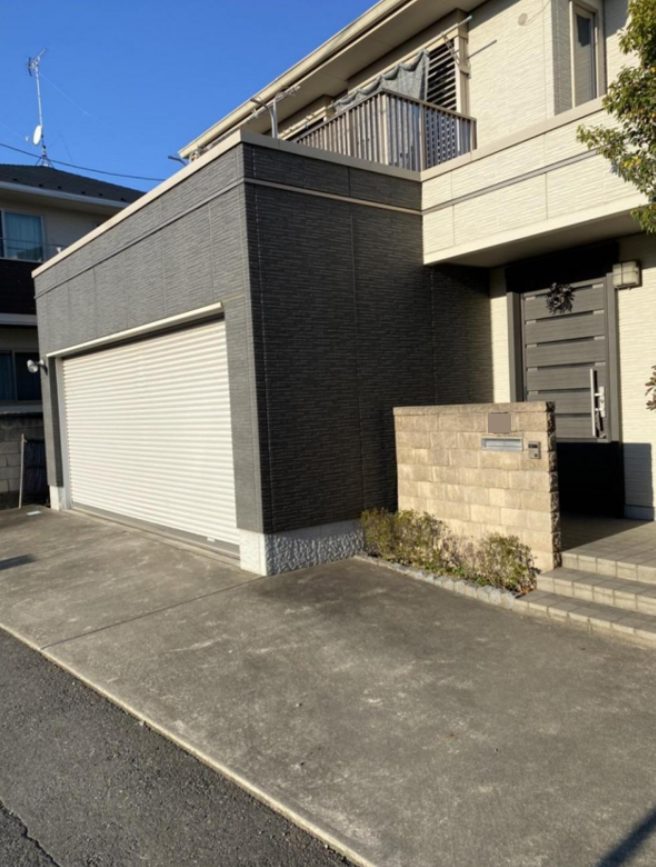

今回エコキュート交換のご依頼を頂いてお邪魔したのは、埼玉県上尾市にお住まいのN様邸。閑静な住宅街にある大きな一軒家です。

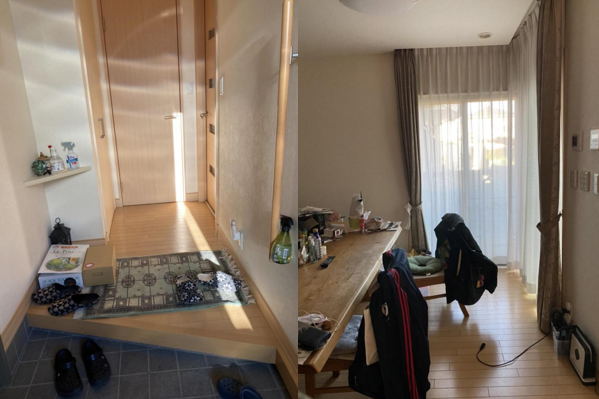

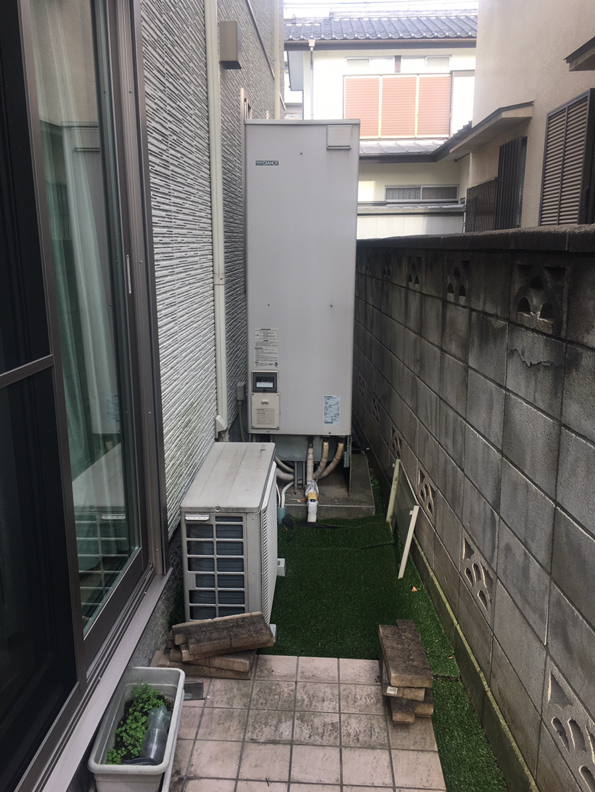

ご自宅裏に設置されている給湯器の搬入出は宅内から行います。玄関を入ってリビングを通り、その先の窓から屋外へ。

玄関や中扉の寸法を確認し、搬入出に問題ないことがわかりました。当日は窓のサッシを外してエコキュートを運び入れます

洗濯用水配管を閉塞&循環アダプター交換

今回は電気温水器から酸素入浴機能付きのエコキュートへ交換するため、循環アダプターの交換と酸素供給チューブの新設が必要です

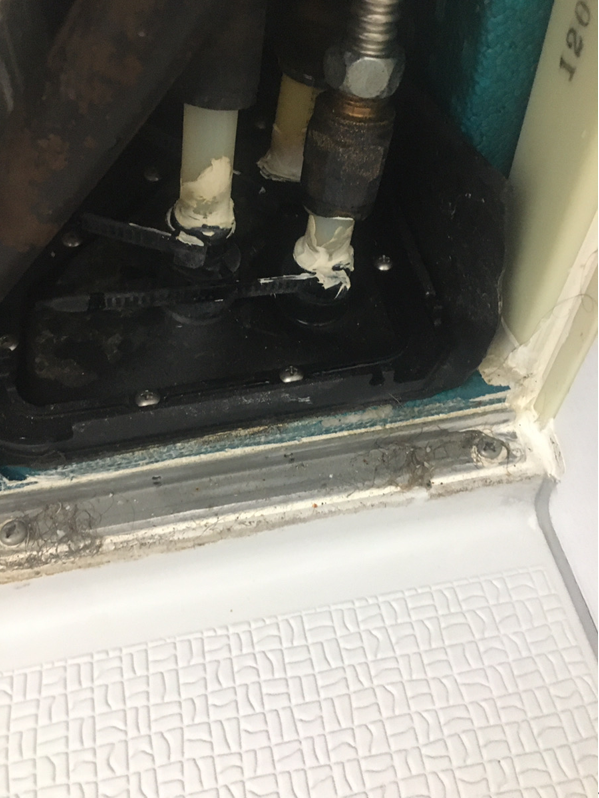

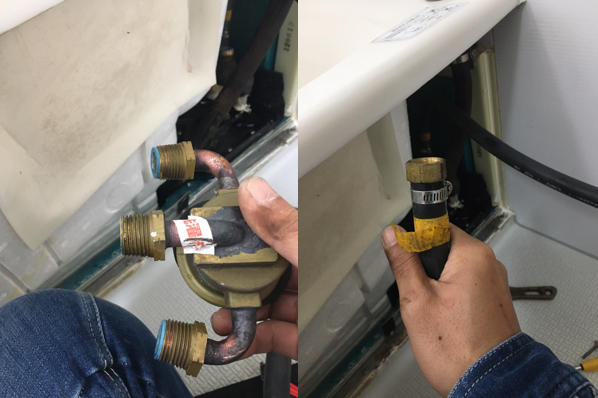

循環アダプターを確認してみると、追い焚き配管とはべつに洗濯用水配管も一緒になっているタイプのものでした。今回はこのアダプターを丸々交換するので、洗濯用配管は閉塞することになります

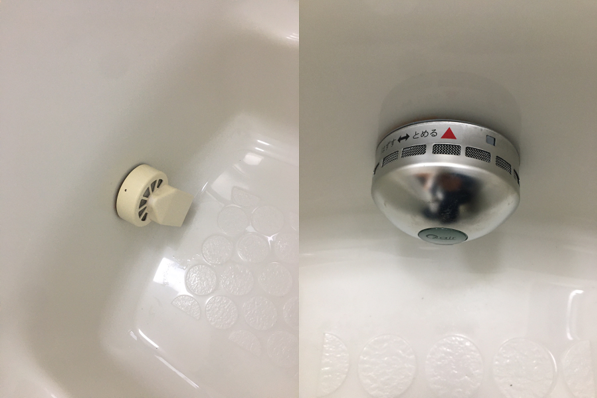

循環アダプター(before→after)

こうして循環アダプターを交換、酸素供給チューブを新設したら交換のための準備が完了です。

いよいよエコキュートを設置

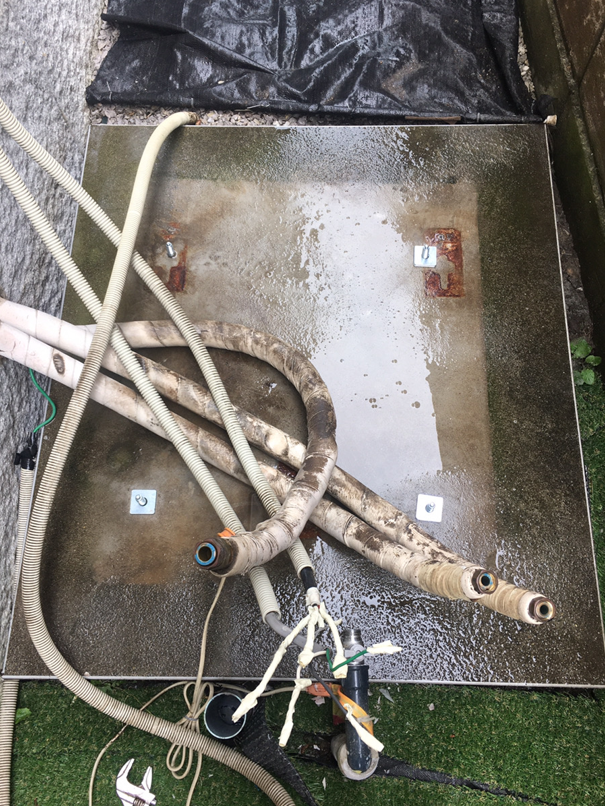

まずは、既設の電気温水器を撤去します。本体の搬出ができたら基礎や配管を確認して、アンカーボルトを打ち込みます。

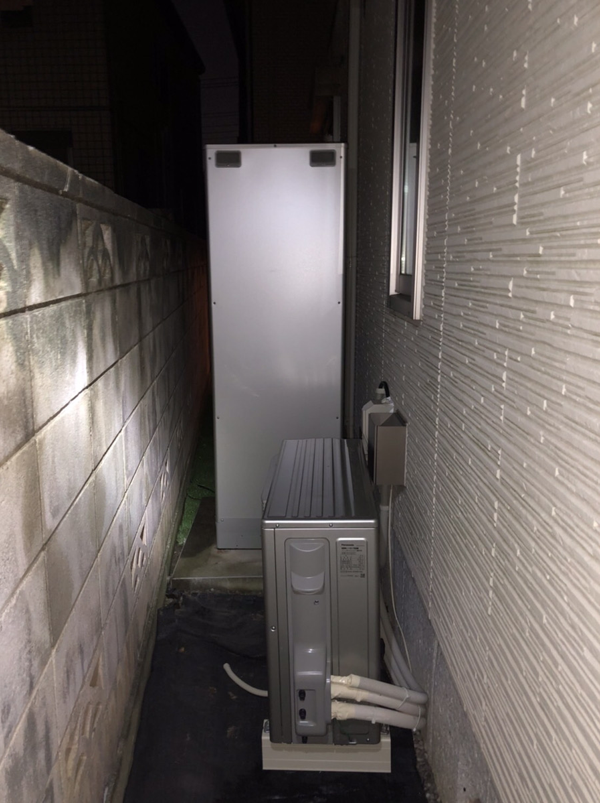

続いて、新しいエコキュートを搬入。これまで電気温水器を使われていたN様邸にはなかったヒートポンプも新設しました

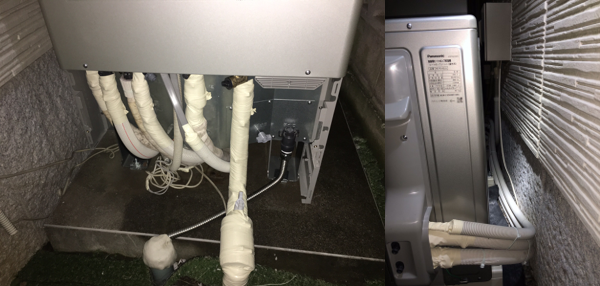

そして、貯湯タンクとヒートポンプそれぞれに配管を繋いでいきます。

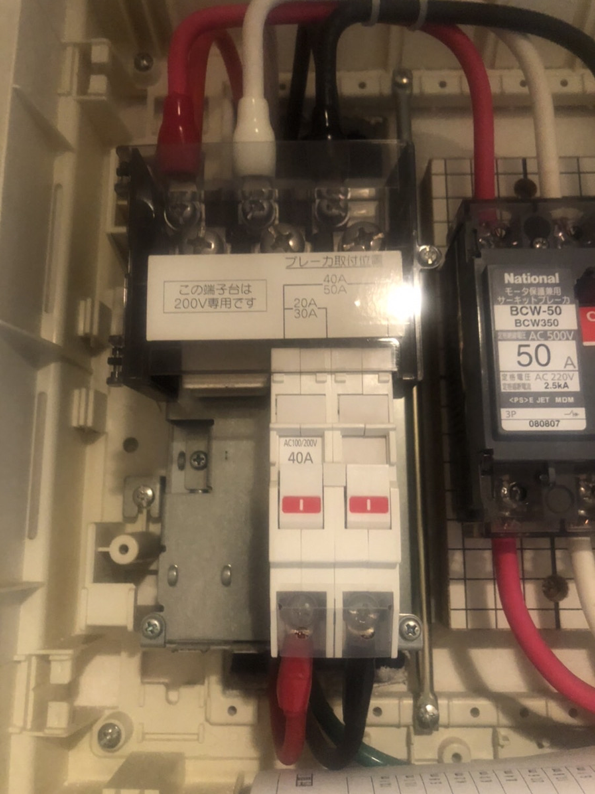

ブレーカーは40Aから20Aに変更して新設しました。最後に、漏電対策のアース工事をして施工完了です。

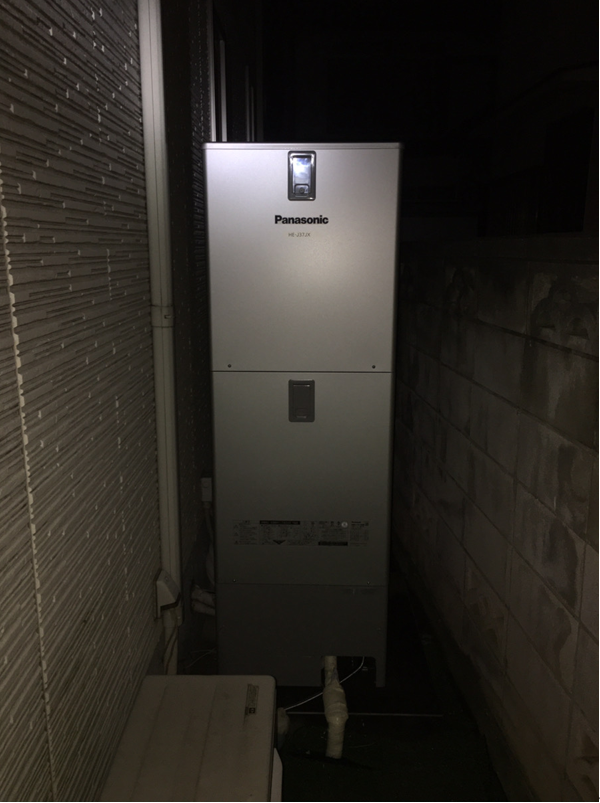

今回新たに設置したのは、パナソニック「HE-J37JXS」。酸素入浴機能が付いた人気機種で、湯冷めしにくい温浴効果が魅力です。ご検討の際は、下記の寸法を参考にぜひお気軽にお問い合わせください。

【製品寸法】

1810mm × 幅 600mm × 奥行き680mm
